Phân Tích Kỹ Thuật Chuyên Sâu Về Các Loại Vàng Phổ Biến Trên Thị Trường: Tỷ Lệ Hội Và Đặc Tính Chế Tác

Trong ngành kim hoàn, việc sai lệch tỷ lệ hội hoặc chọn sai chất liệu sẽ dẫn đến rủi ro gãy ngàm chấu, hao hụt sáp và bề mặt xỉn màu. Bài viết này phân tích kỹ thuật chuyên sâu về các loại vàng phổ biến trên thị trường. Chúng tôi cung cấp bảng thông số độ cứng, tiêu chuẩn đính kim cương giúp bạn ra quyết định gia công chính xác, tối ưu chi phí.

Bản Chất Kỹ Thuật Và Tỷ Lệ Hội Trong Gia Công Phôi Vàng

Chất lượng của một món trang sức phụ thuộc trực tiếp vào cấu trúc tinh thể kim loại sau quá trình đúc. Sự khác biệt giữa các chuẩn vàng nằm ở tỷ lệ hội (master alloy) được pha trộn.

Vàng 24K (9999) - Giới Hạn Chế Tác Vì Độ Cứng Vickers Thấp

Vàng nguyên chất 24K có nhiệt độ nóng chảy ở mức 1064°C và độ cứng Vickers chỉ đạt khoảng 20 HV. Cấu trúc mạng tinh thể của vàng tinh khiết rất mềm dẻo. Đặc tính này khiến chúng cực kỳ dễ biến dạng dưới tác động cơ học vật lý thông thường.

Đối với kỹ thuật đính đá, vàng 24K hoàn toàn không đáp ứng được tiêu chuẩn chịu lực. Các cấu trúc ngàm chấu (prongs) chế tác bằng vàng 9999 sẽ nhanh chóng bị loe rộng, dẫn đến rủi ro rơi rớt đá quý. Do đó, xưởng gia công chỉ ứng dụng chuẩn vàng này cho phương pháp đúc khuôn hở, dập bọng hoặc kéo chỉ trơn.

Vàng 18K (750) Và 14K (585) - Điểm Rơi Lý Tưởng Của Công Nghệ Lên Sáp

Để giải quyết bài toán độ cứng, kỹ thuật viên sử dụng tỷ lệ hội tiêu chuẩn. Vàng 18K chứa chính xác 75% hàm lượng Au, kết hợp 25% hợp kim (Ag, Cu, Zn). Sự can thiệp này đẩy độ cứng Vickers lên mức 120 - 160 HV. Cấu trúc này tạo độ liên kết bề mặt hoàn hảo cho quá trình mài bóng và đánh cước.

Vàng 14K (chứa 58,5% Au) mang lại độ cứng màng phôi cao hơn, đạt khoảng 160 - 200 HV. Tuổi vàng này đặc biệt tối ưu cho các thiết kế nhẫn cầu hôn kim cương sở hữu giác cắt phức tạp. Sự gia tăng hợp kim giúp giảm tỷ lệ hao hụt sáp trong lò nung, đồng thời cho phép thợ kim hoàn thao tác ép chấu micro-pave an toàn tuyệt đối.

Phân Loại Theo Màu Sắc: Kỹ Thuật Xi Mạ Và Xử Lý Bề Mặt

Màu sắc thành phẩm không hình thành ngẫu nhiên mà là kết quả của phản ứng luyện kim. Mỗi sắc độ đòi hỏi một quy trình kiểm soát nhiệt và hóa chất xi mạ chuyên biệt.

Vàng Trắng: Tiêu Chuẩn Phủ Rhodium Để Tối Ưu Độ Lửa

Phôi vàng trắng được tạo ra bằng cách nung chảy Au cùng Palladium (Pd) hoặc Nickel (Ni). Tuy nhiên, Palladium thường được ưu tiên tại các xưởng chuẩn quốc tế để loại bỏ độc tính gây dị ứng. Phôi thô sau khi đúc sẽ có màu trắng ngà, chưa đạt tiêu chuẩn quang học.

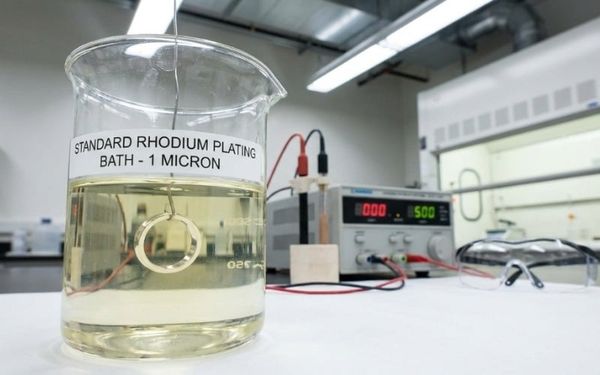

Để tối ưu hóa độ lửa kim cương, sản phẩm bắt buộc phải trải qua bể mạ điện phân Rhodium. Lớp Rhodium tiêu chuẩn phải đạt độ dày từ 0.75 đến 1.0 micron. Lớp mạ này không chỉ tạo ra màu trắng cường độ cao (ultra-white) mà còn tăng khả năng chống trầy xước bề mặt lên gấp 3 lần.

Vàng Hồng: Kiểm Soát Phản Ứng Oxy Hóa Đồng (Cu) Trong Lò Đúc

Sắc hồng đặc trưng hình thành nhờ việc tăng cường tỷ lệ Đồng (Cu) trong thành phần hội. Kỹ thuật đúc vàng hồng tiềm ẩn rủi ro rất lớn liên quan đến phản ứng oxy hóa kim loại ở nhiệt độ cao. Nếu môi trường lò đúc không được bơm đủ khí trơ (Argon/Nitơ), phôi đồng sẽ cháy, tạo ra màng xỉ đen bám dính sâu vào cấu trúc rỗ bọt biển.

Để xử lý triệt để, thợ kỹ thuật phải duy trì nhiệt độ rót khuôn (flask temperature) ổn định ở mức 600°C - 650°C. Bề mặt sáp đúc cần được tính toán tỷ lệ co ngót kỹ lưỡng hơn 2% so với vàng vàng truyền thống. Yêu cầu này biến việc gia công trang sức vàng hồng trở thành một bài kiểm tra năng lực thực sự của xưởng.

Bảng Phân Tích Thông Số Kỹ Thuật Và Mức Độ Khả Thi Chế Tác

Dưới đây là cơ sở dữ liệu vật liệu chuẩn xác giúp đối tác và thợ kim hoàn lựa chọn đúng chất liệu cho từng bản vẽ 3D.

FAQ - Giải Quyết Rủi Ro Chế Tác Thực Tế Từ Xưởng

Các vấn đề phát sinh tại xưởng cần được phân tích dựa trên nguyên lý vật lý vật liệu, không thể dùng cảm quan để đánh giá.

Xưởng báo tỷ lệ hao hụt đúc phôi vàng 18K cao hơn vàng 14K, nguyên nhân do đâu?

Vấn đề nằm ở trọng lượng riêng (density) của nguyên tố Au. Trọng lượng riêng của vàng 18K (khoảng 15.6 g/cm³) nặng hơn vàng 14K (khoảng 13.1 g/cm³). Khi kim loại chuyển từ trạng thái lỏng sang rắn, lực hút tâm và hiện tượng co ngót lỗ xốp (shrinkage porosity) ở vàng 18K diễn ra mạnh hơn. Thợ bơm sáp cần mở rộng đường kính ty rót (sprue) thêm 0.5mm để bù trừ khối lượng, từ đó giảm tỷ lệ hao hụt kim loại.

Nhẫn cưới vàng trắng bị ngả vàng nhẹ chỉ sau 3 tháng gia công, lỗi do xi mạ hay phôi?

Hiện tượng này bắt nguồn từ cả hai nguyên nhân kỹ thuật. Thứ nhất, độ dày lớp xi Rhodium mỏng hơn tiêu chuẩn 0.5 micron, khiến lớp mạ bay màu nhanh do ma sát vật lý. Thứ hai, xưởng dùng hội hợp kim chứa tỷ lệ kẽm/đồng quá cao thay vì dùng màng hội Palladium đắt tiền. Lớp nền bên trong có màu vàng nhạt sẽ nhanh chóng lộ diện. Các dòng nhẫn cưới tại xưởng đạt chuẩn cần cam kết lớp lót chống oxy hóa trước khi phủ Rhodium.

Gắn kim cương tấm (melee) lên thiết kế ổ 10K có gây gãy chấu không?

Có khả năng rất cao. Vàng 10K có độ cứng bề mặt lớn nhưng lại đi kèm với tính giòn kim loại (brittleness). Khi thợ thợ nguội (bench jeweler) dùng mũi khoan taro và kiềm ép chấu siêu nhỏ (<0.8mm), áp lực vật lý đột ngột sẽ làm gãy ngang ngàm chấu. Khắc phục bằng cách gia nhiệt nhẹ (annealing) phần ngàm chấu trước khi ép đá hoặc nâng cấp vật liệu lên chuẩn 14K.

Quyết định lựa chọn các loại vàng phổ biến trên thị trường phải dựa trên thông số độ cứng Vickers, nhiệt độ nóng chảy và tiêu chuẩn kết cấu ngàm chấu. Vàng 18K và 14K tiếp tục là vật liệu xương sống cho ngành trang sức cao cấp nhờ sự cân bằng giữa tính thẩm mỹ và độ bền cơ học.

Bạn đang gặp trục trặc về tỷ lệ hao hụt phôi đúc hoặc cần tư vấn vật liệu cho bộ sưu tập mới? Gửi ngay bản vẽ 3D của bạn cho đội ngũ chuyên gia của chúng tôi để nhận phân tích kết cấu và báo giá đặt làm trang sức theo yêu cầu chuẩn xác nhất từ xưởng Calista.
